Pemproses Modulasi Berbilang Piawai
Setiap modul boleh dikonfigurasikan secara individu berdasarkan aplikasi termasuk ISDB-T, DVB-T, DVB-C, pemprosesan modulasi ATSC dan gabungan semua fungsi ini.
Description/kawalan

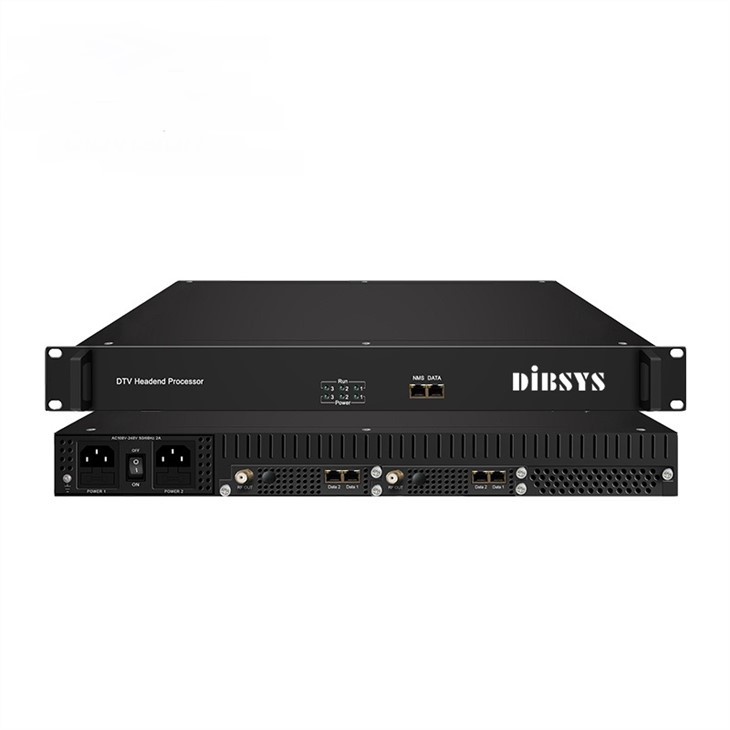

DMP500 Sistem digital hari ini menuntut pemprosesan video yang berkuasa, fleksibel, pelbagai guna dan penyelesaian padat yang membolehkan pembekal perkhidmatan menyokong seni bina rangkaian baharu. Sarung 1RU ini disertakan dengan 3 slot modul boleh tukar panas bebas.
Setiap modul boleh dikonfigurasikan secara individu berdasarkan aplikasi termasuk ISDB-T, DVB-T, DVB-C, pemprosesan modulasi ATSC dan gabungan semua fungsi ini.
Pemproses Modulasi Berbilang Standard ialah generasi seterusnya peralatan pemprosesan headend pintar di mana gabungan kekompakan dan fleksibiliti membawa kepada penyelesaian yang kos efektif. Berdasarkan pengalaman kami, DMP500 membawa faedah operasi dan ekonomi dalam aplikasi penghantaran Video.
Ciri-ciri
-
Reka bentuk pemalam bermodul, casis 1U dan 3 slot
-
ISDB-T, DVB-T, DVB-C, pemprosesan modulasi ATSC
-
Menyokong gabungan fleksibel mana-mana jenis modul yang berbeza
-
Pemprosesan data maksimum 800M
-
Menyokong 1 GE dua arah (port data), antara muka RJ45
-
Menyokong pengurusan Web, Kemas kini melalui web
-
Bekalan kuasa dwi tidak boleh palam panas
Kelebihan
-
Mengguna pakai reka bentuk modul bebas sepenuhnya; meningkatkan kestabilan kerja bebas setiap modul.
-
Dengan mod kerja suis dalaman; satu port pengurusan rangkaian digunakan untuk menguruskan setiap modul (3 NMS IP melalui satu port rangkaian).
-
Reka bentuk baru, mudah untuk pengendali merealisasikan sandaran dan redundansi sebenar untuk satu peralatan tanpa memerlukan lebih banyak ruang.
Carta Prinsip

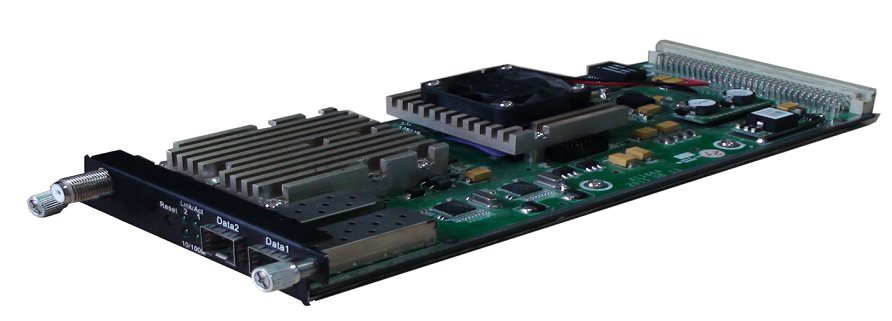

16/32 Modul Pemodulatan QAM
Spesifikasi Modul
Dinput ata: 128 input IP dari panel hadapan Port data
Input IP maksimum 512 melalui UDP/RTP, 2 Port GE (RJ45/SFP)
Input IP maksimum 1024 melalui UDP/RTP, 2 Port GE (RJ45/SFP)
Keluaran data:Output IP 16/32 melalui UDP/RTP/RTSP,
unicast/multicast, 2 Port GE (RJ45/SFP)
Kadar Trans Maks:Port 840Mbps/GE
Output RF (jenis F):16/32 saluran pemultipleksan, berebut
dan memodulasi
Pemultipleksan
Pemetaan Semula PID Maksimum: 180 pid output setiap saluran
256 pid keluaran setiap saluran
Fungsi pemetaan semula PID (secara automatik atau manual)
Pelarasan PCR yang tepat
menjana jadual PSI/SI secara automatik
berebut-rebut
CA simulcrypt maksimum: 4
Standard:ETR289, ETSI 101 197, ETSI 103 197
Sambungan:Sambungan tempatan/jauh
Modulasi
Standard:EN300 429/ITU-T J.83A/B (DVB-C)
MER:Lebih besar daripada atau sama dengan 40db
Kekerapan RF:50~960MHz, langkah 1KHz
Tahap keluaran RF:{{0}}~+10dbm (87~117 dbµV), langkah 0.1db untuk semua pembawa
Kadar Simbol:5.0Msps~7.0Msps, 1ksps melangkah
Buruj:16/32/64/128/256QAM
Keluaran RF:16 output pembawa bukan bersebelahan dalam lebar jalur 192M
32 keluaran pembawa bukan bersebelahan dalam lebar jalur 384M

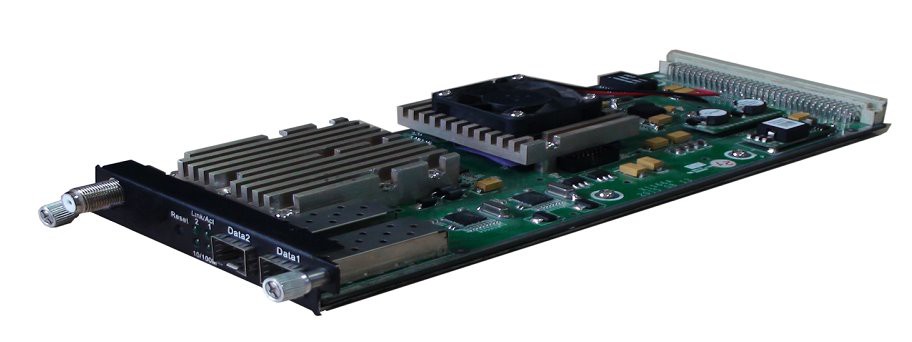

8 Modul Pemodulatan DVB-T/ATSC
Spesifikasi Modul
Input data:128 Input IP dari panel hadapan Port data
Input 256 IP melalui UDP/RTP, Port 2GE (RJ45/SFP)
Input 256 IP melalui UDP/RTP, Port 2GE (RJ45/SFP)
Keluaran data:8 output IP melalui UDP/RTP/RTSP, unicast/multicast,
2 Port GE (RJ45/SFP)
Kadar Trans Maks:Port 840Mbps/GE
Output RF (jenis F):8 keluaran pembawa bukan bersebelahan dalam lebar jalur 192M
Pemultipleksan
Nombor Saluran:8 saluran pemultipleksan
Pemetaan Semula PID Maksimum 180 input setiap saluran
Fungsi pemetaan semula PID (secara automatik atau manual)
Pelarasan PCR yang tepat
menjana jadual PSI/SI secara automatik
Modulasi: 8*DVB-T
Standard: ETSI EN300 744
MER:Lebih besar daripada atau sama dengan 40db
Kekerapan RF:50~960MHz, langkah 1KHz
Buruj:QPSK/16QAM/64QAM Lebar Jalur: 6/7/8 MHz
Mod trans: 2K/4K/8K
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
Tahap Output RF:{{0}}~+10dbm (untuk semua pembawa), 0.5db melangkah
Modulasi: 8*ATSC
Standard:ATSC A/53
MER: Lebih besar daripada atau sama dengan 40db
Kekerapan RF:50~960MHz, langkah 1KHz
Buruj:8VSB
Lebar jalur:6MHz
FEC RS(208 188)+Trellis
Tahap Output RF: {{0}}~+10dbm (untuk semua pembawa), 0.5db melangkah

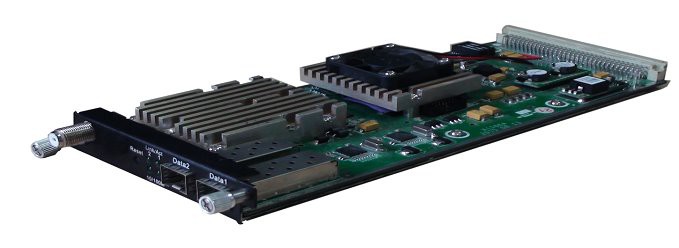

6 Modul Pemodulatan ISDB-Tb
Spesifikasi Modul
Input data:128 Input IP dari panel hadapan Port data
192 Input IP melalui UDP/RTP, 2 Port GE (RJ45/SFP)
Keluaran data:6 output IP melalui UDP/RTP/RTSP, unicast/multicast,
2 Port GE (RJ45/SFP)
Kadar Trans Maks:Port 840Mbps/GE
Output RF (jenis F):6 saluran pemultipleksan dan modulasi.
Pemultipleksan
Saluran Input: 192
Pemetaan Semula PID Maksimum 180 input setiap saluran
Fungsi pemetaan semula PID (secara automatik atau manual),
Pelarasan PCR yang tepat,
menjana jadual PSI/SI secara automatik
Modulasi
Standard:ARIB STD-B31
Lebar jalur: 6M
Buruj:QPSK, 16QAM, 64QAM
Selang Pengawal: 1/32, 1/16, 1/8, 1/4
Mod Penghantaran: 2K, 4K, 8K
Kadar kod:1/2, 2/3, 3/4, 5/6, 7/8
MER: Lebih besar daripada atau sama dengan 40dB
Kekerapan RF: 50~960MHz, langkah 1KHz
Tahap keluaran RF: {{0}}dBm~+10dBm (87~117dbµV), 0.1dB melangkah
16 Modul Pemodulatan ISDB-Tb
Spesifikasi Modul
Input data:Input IP 512×2 melalui UDP/RTP,
2 Port GE (RJ45/SFP) dan penyambung strim
Keluaran data:16 output IP melalui UDP/RTP/RTSP, unicast/multicast,
2 Port GE (RJ45/SFP)
Kadar Trans Maks:Port 840Mbps/GE
Output RF (jenis F):16 saluran pemultipleksan dan modulasi.
Pemultipleksan
Pemetaan Semula PID Maksimum 256 pid output setiap saluran
Fungsi pemetaan semula PID (secara automatik atau manual)
Pelarasan PCR yang tepat,
menjana jadual PSI/SI secara automatik
Modulasi
Standard:ARIB STD-B31
Lebar jalur: 6M
Buruj:QPSK, 16QAM, 64QAM
Selang Pengawal:1/32, 1/16, 1/8, 1/4
Mod Penghantaran: 2K, 4K, 8K
Kadar kod: 1/2, 2/3, 3/4, 5/6, 7/8
MER: 40dB
Kekerapan RF: 50~960MHz, langkah 1KHz
Tahap keluaran RF: 20dBm~+10dBm (87~117dBµV), 0.1dB melangkah
Persekitaran
Dimensi (W×L×H) : 440mm×324mm×44mm
Anggaran berat :6kg
Persekitaran : 0~45ijazah(kerja); -20~80ijazah(Storan)
Keperluan kuasa: AC 110V± 10%, 50/60Hz, AC 220± 10% 25% 2c 50% 2f60Hz
